Sissejuhatus

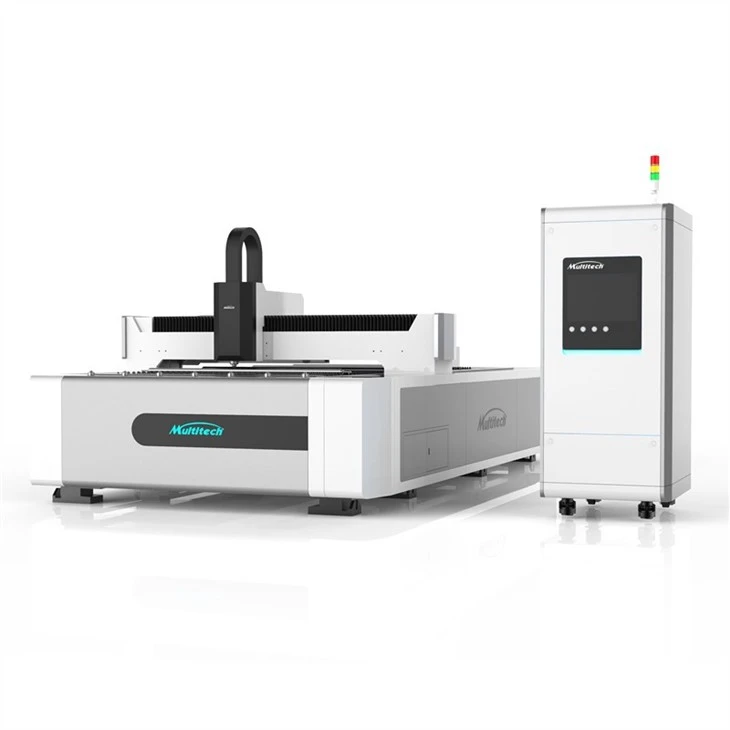

12000 W kiudlaseriga lõikamismasin on suure võimsusega ja ülitäpne tööstuslik lõikeseade, mis kasutab täiustatud kiudlasertehnoloogiat ning on mõeldud erinevate metallmaterjalide kiireks ja täpseks töötlemiseks. Sellel on kõrge positsioneerimistäpsus ±0,05 mm, see toetab mitmesuguseid võimsusvalikuid (500 W kuni 12 000 W) ning suudab lõigata roostevaba terast, süsinikterast, alumiiniumi, vaske ja erisulameid.

Eelised

1. Kõrge täpsusega lõikamine
Ümberpaigutamise täpsus ±{0}},05 mm, minimaalne marsruudi laius ±0,1 mm, tagab täpse lõikamise ja vastab kõrgetele töötlemisnõuetele. Punase punkti sihtimine ja positsioneerimine, positsioneerimine on kiirem ja täpsem, vähendab inimlikke vigu ja parandab töö efektiivsust.

2. Täiustatud lõikekonfiguratsioon
12000 W kiudlaseriga lõikemasina pea on standardvarustuses WSX käsitsi teravustamise ja valikulise Swiss Raytoolsi kaubamärgiga, mis tagab lõikepea suurepärase jõudluse, pakkudes samas erinevaid võimalusi erinevate vajaduste rahuldamiseks. Laseriallika Raycus/MAX kaubamärk toetab mitut võimsuse konfiguratsiooni, pakkudes usaldusväärset laserväljundit ja stabiilset jõudlust.

3. Mitu võimsuse ja lõikeala valikut
Laseri võimsust vahemikus 500 W kuni 12 000 W saab valida vastavalt rakenduse stsenaariumile, et rahuldada mitmesuguseid vajadusi alates kergmetallide töötlemisest kuni raskemetallide lõikamiseni. Mitmed mudelid pakuvad erinevaid lõikealasid (1300x2500mm kuni 1500x6000mm), mis sobivad töötlemiseks väikestest osadest suurte metalllehtedeni.

4. Tugev stabiilsus
12000 W kiudlaseriga lõikamismasin ühendab neetimise ja montaaži, et parandada seadmete üldist stabiilsust ja säilitada täpne töötlemine isegi suure võimsusega. Seadmed on valmistatud süsinikterasest, millel on hea korrosiooni- ja kulumiskindlus ning mis võivad töötada stabiilselt pikka aega.

Rakendused

1. Lehtmetalli töötlemine
Šassii, elektrikilpide, metallmööbli ja dekoratiivsete metallpaneelide tootmine.

2. Autotootmine
Auto šassii, uste, väljalaskesüsteemi komponentide jms töötlemine.

3. Lennundus
Näiteks titaanisulamist materjalide lõikamine lennuki raami struktuuri komponentide valmistamiseks.

4. Masinate tootmine
Suurte masinate korpuste, ülekandekomponentide ja sulgude lõikamine.

5. Laevaehitustööstus
Näiteks kõrgtugevate süsinikterasest plaatide lõikamine suurte kaubalaevade kiilude ja kerekonstruktsioonide tootmiseks.

6. Metalli käsitöö töötlemine
Metallist nikerdatud plaatide, metallist nimesiltide ja kunstiliste nikerduste tootmine.

Masina konfiguratsioon

Mudeli tüüp	FLDJ1325F	FLDJ1530F	FLDJ1540F	FLDJ1560F
Kauba nimetus	12000 W kiudlaseriga lõikamismasin
Lasermeediumid	Fiber Laser
Võimsus	500w/1000w/2000w/3000w/4000w/6000w
Laine pikkus	1080 nm
Min. marsruudi laius	±0,1 mm
Ümberpostituse täpsus	±0,05 mm
Lõikeala	1300x2500 mm	1500x3000 mm	15000x4000mm	1500x6000 mm
Sihtimine Positsioneerimine	Punane täpp
Pinge nõue	220V või 380V/50~60Hz
Lõikepea	Standardne konfigureeritud WSX-i kaubamärgi käsitsi teravustamise abil. Samuti on olemas Šveitsi Raytools
Laseri allikas	Standardne Raycus/MAX 2000W (valikuline: 1000w/3000w/4000w/6000w)
Kasutusalad	The12000 W kiudlaseriga lõikamismasinomab erinevaid konkurentsieeliseid. Esiteks töötab see suure täpsusega, et sellega töödeldud metallid vastaksid ühtsele standardile ja ühesuurused.1500 W kiudlaseriga lõikamismasinon ka hea stabiilsusega, kuna masina kerekonstruktsioon kasutab neetimise ja montaaži kombinatsiooni. Lisaks sellele on see korrosiooni- ja kulumiskindlus, kuna see on valmistatud süsinikterasest.

Masina voodi struktuur

Taiwani HIWIN lineaarne raudtee ja plokk

Jaapani YASKAWA servosüsteem

WSX kodumaise kaubamärgi lõikepea

Meie 12000 W kiudlaseriga lõikamismasin paigaldab WSX NO:1 käsitsi teravustamise lõikepea.
Masin võib valikuliselt valida ka NC30 automaatse teravustamise lõikepea, kiire perforatsiooni (eriti paksud materjalid), plaati pole lihtne kuumutada.
